Le traitement des données issues du scan 3D représente une phase déterminante dans la chaîne numérique. Il s’agit de convertir des acquisitions brutes, qu’ils s’agissent de nuages de points ou de maillages, en fichiers structurés, fiables et directement exploitables. Ce service s’adresse aux professionnels exigeants, déjà équipés de scans 3D (pièces, objets, assemblages) ou souhaitant compléter une prestation de numérisation.
En fonction de la qualité et du format des données initiales, ainsi que de l’usage final, nous procédons à un ensemble d’opérations : nettoyage du maillage, suppression des artefacts, allègement optimisé du nombre de triangles, correction des défauts topologiques et garantie de l’étanchéité du modèle. Nous assurons également le recalage précis dans un repère XYZ, le repositionnement et la fusion intelligente de plusieurs scans, y compris la gestion de jeux de données en HD (haute définition) et SD (standard définition), la segmentation par éléments, ou encore l’intégration de références métier spécifiques. Notre maîtrise des principaux formats (STL, OBJ, PLY, E57, etc.) nous permet d’intervenir sur l’ensemble des fichiers fournis ou captés en interne.
Chaque prestation de rétro-conception comprend :
- L’analyse détaillée de vos besoins, en lien avec l’usage final du modèle CAO (reproduction, simulation, modification, archivage), et des contraintes liées à la pièce (forme, matériaux, tolérances, environnement de mesure)
- La préparation et l’importation des données issues de la numérisation 3D (maillages ou nuages de points), ainsi que la vérification de leur qualité
- Le traitement des données brutes : alignement, nettoyage, réduction de bruit, découpe éventuelle, et repositionnement dans un repère XYZ exploitable (plan, CAO d’origine, pièce de référence)
- La reconstruction du modèle CAO selon la méthode adaptée (extraction d’entités, modélisation surfacique, rétro-conception hybride ou paramétrique), en respectant les exigences de précision
- La livraison des fichiers CAO optimisés pour votre usage, aux formats STEP ou IGES

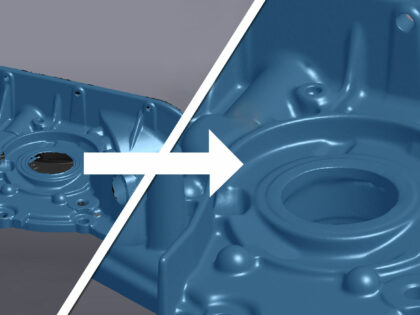

Le traitement des scans 3D permet de transformer une géométrie brute en un modèle exploitable, optimisé pour la fabrication additive ou la visualisation. Nous produisons des maillages STL nettoyés et étanches en appliquant des outils avancés de réparation, la suppression des artéfacts, le rebouchage de trous et la réduction polygonale, pour garantir des fichiers légers, sans erreurs, robustes et pleinement compatibles avec vos logiciels métiers. Nous pouvons également, selon vos besoins, déformer ou affiner vos maillages ou ajouter des textures, gravures et motifs personnalisés, afin d’adapter les modèles 3D à vos projets spécifiques.
Un scan 3D brut peut présenter de nombreux défauts : bruit, zones manquantes, superpositions, densité excessive ou incohérences de forme. Grâce à notre expérience, nous savons analyser ces données, prioriser les corrections nécessaires et appliquer les bons outils, manuellement ou en semi-automatique, pour restaurer un modèle fidèle. Nous assurons également le recalage spatial dans un repère défini, la découpe selon plans ou la segmentation par fonctionnalités (trous, nervures, plans, cylindres, filets, etc.), éléments essentiels à une future rétroconception solide.
Le traitement de scan constitue l’interface indispensable entre l’acquisition brute et les usages concrets : fabrication, modélisation, inspection ou archivage. Sans cette étape, les données 3D restent souvent inutilisables, instables ou mal interprétées. Notre service sécurise cette transition en apportant de la rigueur, de la lisibilité et de la compatibilité à vos fichiers. Il permet aux ingénieurs, designers, métrologues ou conservateurs de travailler sereinement avec des données validées, fidèles et adaptées à leur niveau d’exigence.
Accompagnement personnalisé
Chez 3D Prestations, nous maîtrisons l’ensemble de la chaîne de traitement des fichiers issus de la numérisation 3D. Notre équipe d’ingénieurs et de techniciens expérimentés vous accompagne à chaque étape : analyse approfondie de vos données, optimisation des maillages, structuration des modèles et adaptation sur mesure à vos logiciels métiers.
Forts d’une expérience reconnue dans des secteurs variés tels que l’industrie, l’outillage, la haute joaillerie ou la recherche, nous savons ajuster précisément notre niveau de traitement en fonction de vos exigences : précision attendue, finalité du projet, qualité du scan initial, ou contraintes spécifiques. Nous mettons un point d’honneur à vous fournir des fichiers exploitables, propres, fonctionnels et parfaitement intégrés à votre flux de travail, pour garantir la réussite de vos projets les plus exigeants.
Un traitement sur mesure de vos fichiers 3D pour garantir la fiabilité, la compatibilité et l’exploitabilité des données issues du scan

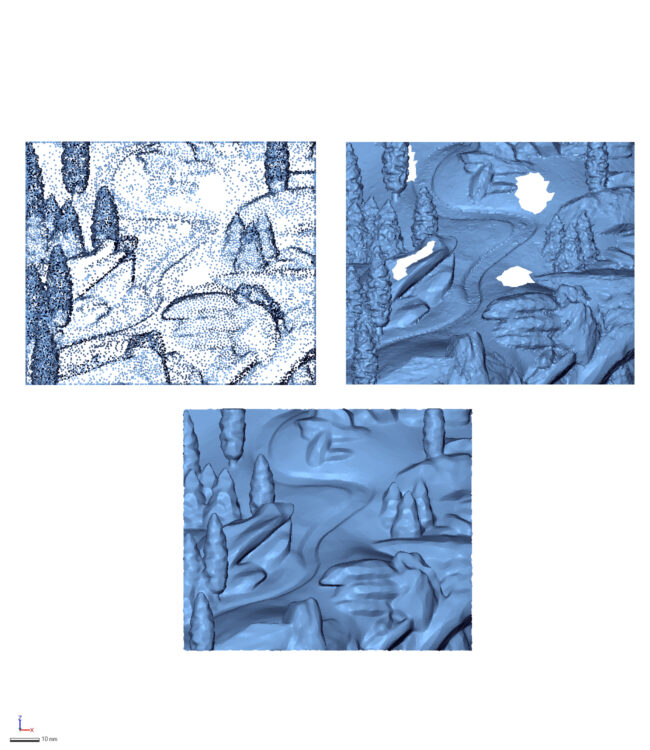

Nous sommes capables de passer d’un nuage de points vers un maillage propre, structuré et directement exploitable dans votre environnement métier. Grâce à une combinaison d’outils logiciels spécialisés, d’une méthodologie maîtrisée et d’un savoir-faire, nous nettoyons, réparons, optimisons et convertissons vos fichiers en fonction de vos objectifs spécifiques.
Que vous souhaitiez imprimer une pièce en 3D, intégrer un objet dans un projet de rétroconception, inspecter ses tolérances ou l’archiver numériquement, nous sommes capables de transformer vos données vers le format 3D de votre choix en appliquant des modifications esthétiques, techniques ou dimensionnelles.
Applications possibles
Le traitement expert des scans 3D est un prérequis indispensable pour garantir la qualité, la compatibilité et la pérennité de vos données tout au long de leur cycle de vie numérique.

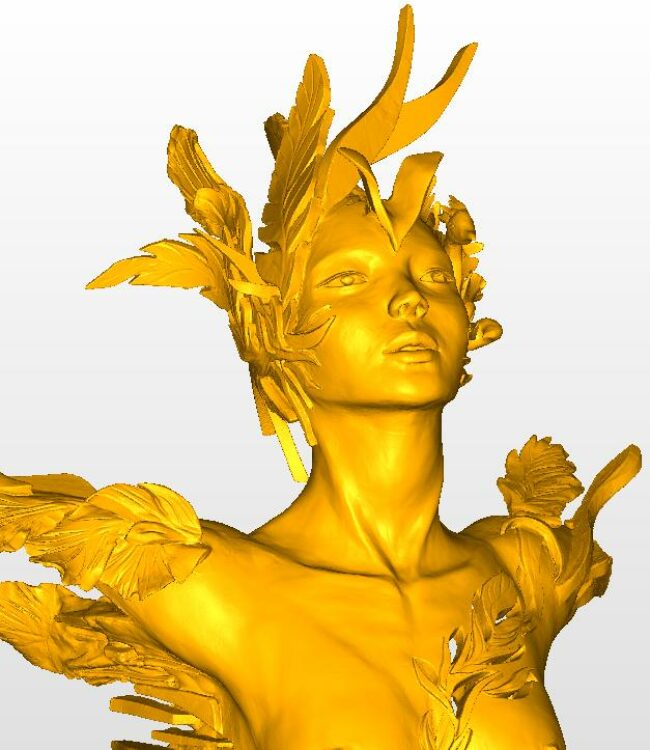

Cas application Valorisation numérique d’œuvres artistiques en terre cuite avec le scanner 3D Go!Scan Spark
Explorez l’univers du Go!SCAN Spark et son rôle dans la valorisation numérique d’œuvres sculptées chez BRAVEL. Grâce à sa précision, sa portabilité et sa capacité à capturer les formes organiques, ce scanner 3D a permis de numériser deux sculptures en terre cuite sans contact, avec un haut niveau de fidélité. Découvrez comment cette technologie a facilité l’archivage numérique de créations artistiques uniques, tout en respectant l’esthétique et la texture de la matière originale, offrant ainsi une nouvelle manière de documenter, préserver et partager le patrimoine artistique.
