La rétro-conception automatique génère rapidement un modèle CAO à partir d’un scan 3D, maillage ou nuage de points.

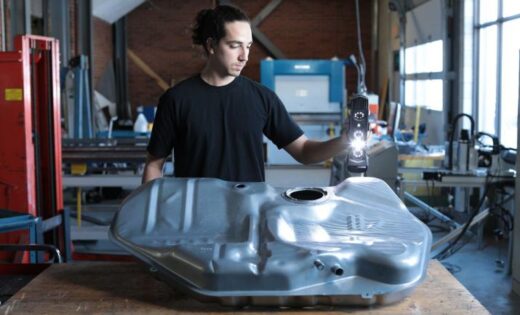

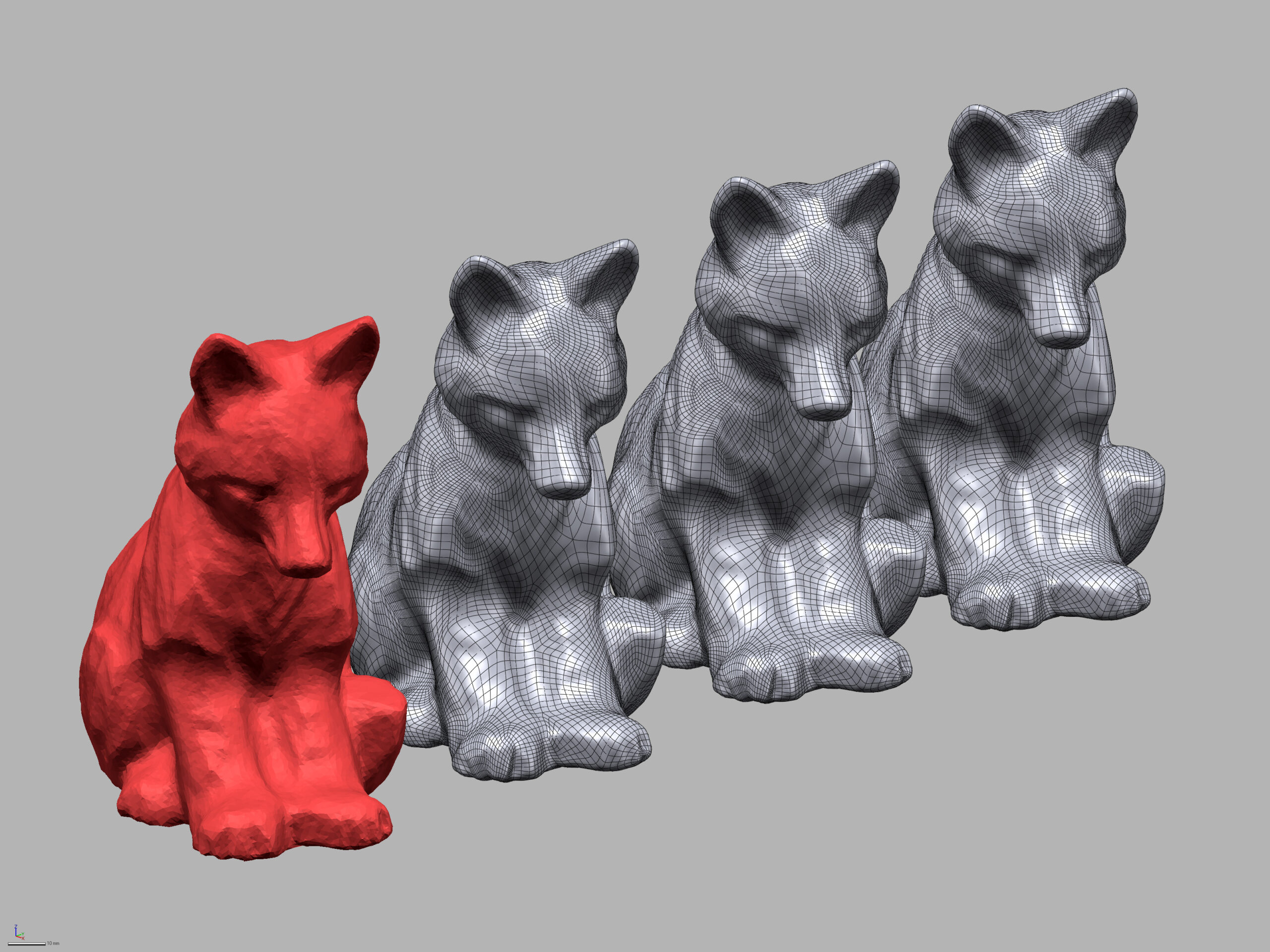

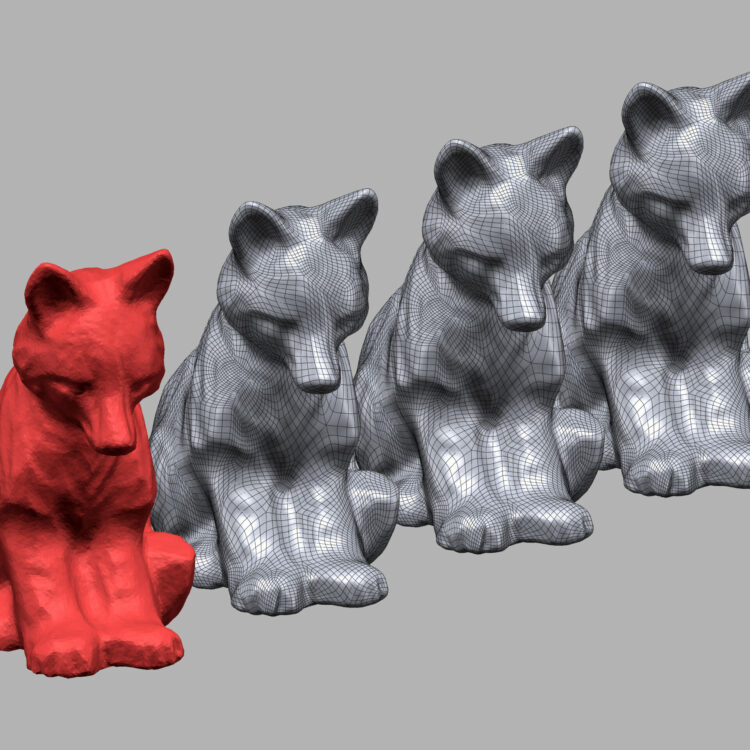

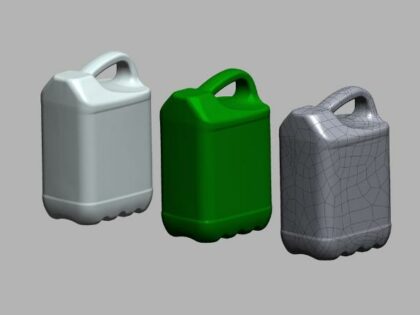

Des algorithmes analysent la surface scannée et créent automatiquement des patchs de surfaces. Aucune modélisation manuelle n’est donc nécessaire.
Vous obtenez ainsi un fichier STEP, IGES ou Parasolid fidèle à la pièce d’origine, même pour des formes complexes ou organiques.
Un modèle CAO rapide et directement exploitable
Cette méthode est idéale pour produire un modèle propre, éditable et directement exploitable en CAO, en usinage ou en simulation.
Elle réduit fortement le temps de modélisation. Le passage de l’objet physique au fichier numérique devient donc très rapide.
Elle convient particulièrement aux pièces dont la géométrie ne se décrit pas avec des formes simples : sculptures, pièces de fonderie ou objets usés.
Besoin d’un modèle paramétrique modifiable ? Découvrez alors la rétro-conception CAO ou la rétro-conception hybride. Votre pièce n’est pas encore scannée ? Nous réalisons sa numérisation 3D.
Notre prestation, étape par étape
Voici les étapes de chaque prestation de rétro-conception :
- L’analyse détaillée de vos besoins. Nous tenons compte de l’usage final du modèle CAO : reproduction, simulation, modification ou archivage. Nous intégrons aussi les contraintes de la pièce : forme, matériaux, tolérances et environnement de mesure.
- La préparation et l’importation des données de numérisation 3D, maillages ou nuages de points. Nous vérifions aussi leur qualité.
- Le traitement des données brutes : alignement, nettoyage, réduction de bruit et découpe éventuelle. Le modèle est ensuite repositionné dans un repère XYZ exploitable : plan, CAO d’origine ou pièce de référence.
- La reconstruction du modèle CAO selon la méthode adaptée : extraction d’entités, modélisation surfacique, rétro-conception hybride ou paramétrique. Les exigences de précision sont toujours respectées.
- La livraison des fichiers CAO optimisés pour votre usage, aux formats STEP ou IGES
La rétro-conception automatique fournit un fichier CAO au format STEP ou IGES, fidèle aux volumes réels de la pièce scannée.

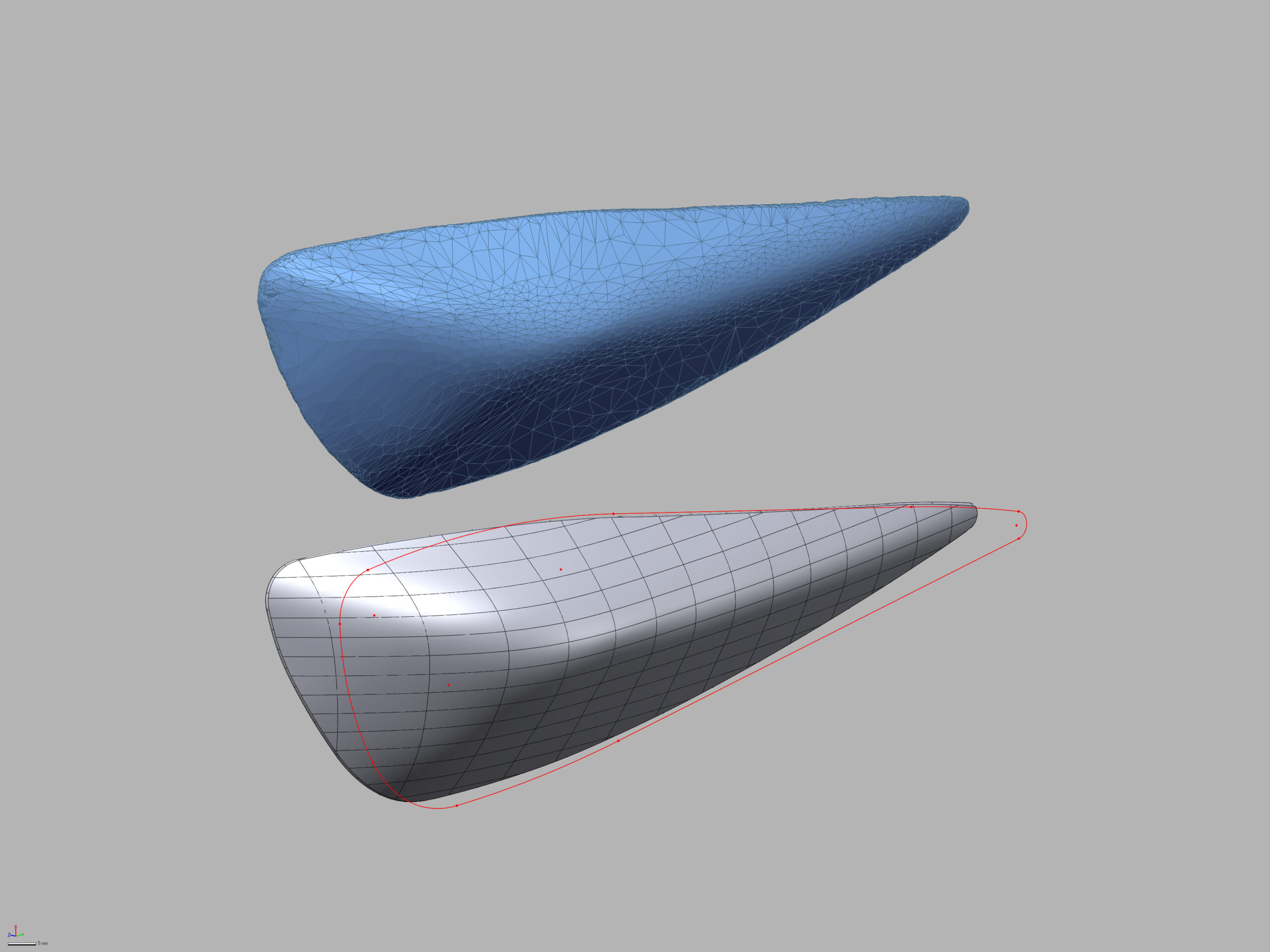

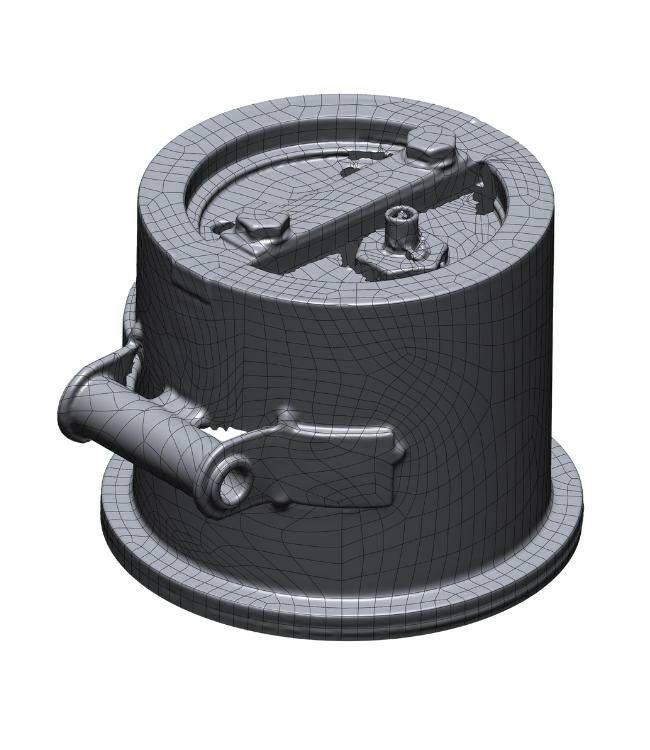

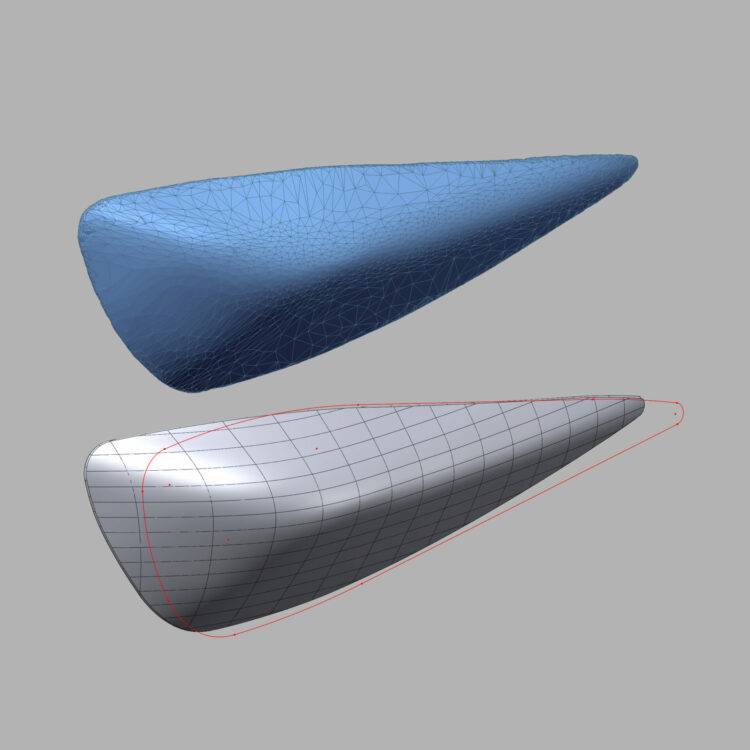

Le modèle est généré à partir d’un maillage nettoyé, puis reconstruit en surfaces NURBS continues. Il s’exploite dans tous les logiciels de conception majeurs : SolidWorks, CATIA, Inventor, NX, etc.
Cette méthode évite donc les longues étapes de modélisation manuelle. Sa qualité géométrique suffit à la plupart des usages techniques.
Les formes issues du design produit, de la sculpture, de la fonderie ou d’objets usés sont souvent difficiles à modéliser en CAO classique.
La rétro-conception automatique capture précisément leur géométrie réelle, même avec des irrégularités ou des courbures libres.
Grâce à des algorithmes avancés de reconstruction surfacique, elle convient parfaitement au design industriel, au médical, au patrimoine et au prototypage rapide.
Cette méthode intègre rapidement un objet physique dans votre chaîne numérique. Elle réduit significativement les délais et les coûts de modélisation.
Le fichier obtenu, bien que moins paramétrique, est immédiatement exploitable pour la modification, la fabrication, l’inspection ou la documentation.
C’est donc la solution idéale pour accélérer vos projets de reverse engineering, de refabrication ou de reproduction.
Accompagnement personnalisé
Chez 3D Prestations, nous utilisons les meilleurs logiciels de reconstruction automatique pour garantir des fichiers CAO de grande qualité.
Nos équipes techniques sont formées pour calibrer précisément les paramètres de reconstruction selon vos besoins et vos contraintes métier.
Nous traitons chaque étape avec rigueur, du nettoyage du scan initial jusqu’à la génération du fichier surfacique ou volumique.
La rétro-conception automatique : un fichier CAO généré à partir d’un scan 3D
La rétro-conception automatique offre une passerelle efficace entre la numérisation 3D et la CAO.
Elle crée un modèle précis et exploitable directement à partir de votre objet physique, sans reconstruction manuelle.
Grâce à la reconstruction surfacique intelligente, nous transformons votre maillage en surfaces NURBS optimisées, prêtes pour l’export aux formats CAO standards.
Cette méthode reconstruit rapidement une forme organique au format CAO. Elle permet aussi de récupérer une zone d’encombrement sans la redessiner.
Enfin, elle transforme un fichier STL pour le rendre usinable dans les logiciels qui ne traitent pas directement les maillages.
Applications possibles
La rétro-conception automatique est aujourd’hui très intéressante pour tous les projets qui nécessitent un fichier CAO fiable et précis à partir d’un objet existant, sans recherche de paramétrisation complexe. Elle permet une mise en production accélérée, une intégration rapide dans un environnement numérique, ou encore la création d’un fichier surfacique/volumique rapidement.
