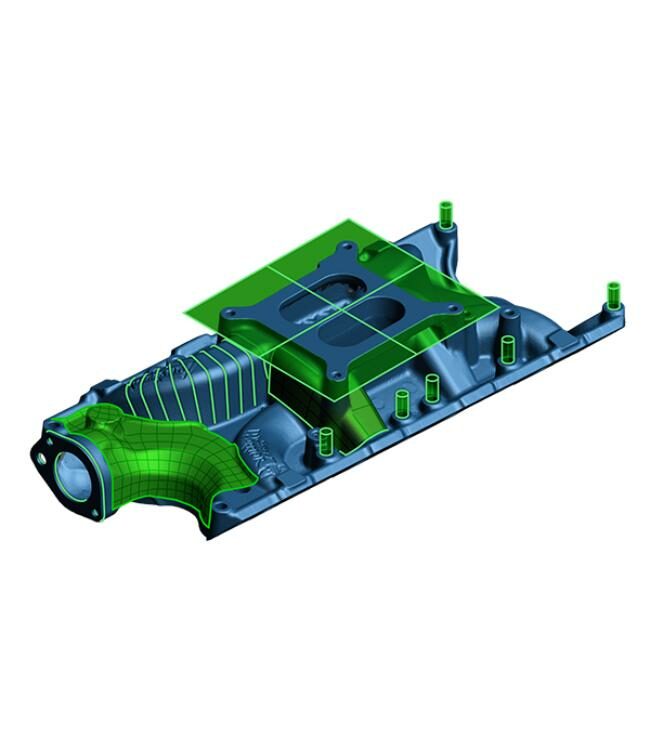

Le service de rétro-conception par extraction d’entités géométriques permet d’extraire, à partir d’un fichier de scan 3D (provenant d’un scanner optique, laser ou à lumière structurée), plusieurs entités canoniques directement exploitables dans un environnement de CAO. À partir d’un maillage STL, OBJ ou d’un nuage de points dense (E57, PTS, XYZ), les surfaces géométriques fondamentales présentes sur la pièce sont identifiées : plans, cylindres, cônes, sphères, tores et surfaces libres.
Cette méthode consiste à analyser les données issues de la numérisation 3D afin d’extraire rapidement et précisément les zones fonctionnelles nécessaires d’une pièce. Ces zones servent ensuite de base pour mesurer, modifier ou créer une interface adaptée à la modélisation d’une pièce d’appui. L’extraction d’entités géométriques permet ainsi de transformer des données brutes et complexes en entités normalisées, prêtes à être intégrées dans un logiciel de CAO moderne.
Chaque prestation de rétro-conception comprend :
- L’analyse détaillée de vos besoins, en lien avec l’usage final du modèle CAO (reproduction, simulation, modification, archivage), et des contraintes liées à la pièce (forme, matériaux, tolérances, environnement de mesure)
- La préparation et l’importation des données issues de la numérisation 3D (maillages ou nuages de points), ainsi que la vérification de leur qualité
- Le traitement des données brutes : alignement, nettoyage, réduction de bruit, découpe éventuelle, et repositionnement dans un repère XYZ exploitable (plan, CAO d’origine, pièce de référence)
- La reconstruction du modèle CAO selon la méthode adaptée (extraction d’entités, modélisation surfacique, rétro-conception hybride ou paramétrique), en respectant les exigences de précision
- La livraison des fichiers CAO optimisés pour votre usage, aux formats STEP ou IGES
L’extraction d’entités géométriques à partir d’un scan 3D permet d’obtenir un fichier CAO partiel, léger et parfaitement lisible, construit sur la base des surfaces détectées dans les données brutes. Contrairement à un simple maillage ou un nuage de points, le livrable est proposé au format STEP, IGES ou Parasolid : chaque surface canonique (plan, cylindre, cône, sphère, tore, surface libre) est définie mathématiquement, garantissant une intégration facile dans tous vos logiciels de CAO.
Nous ne nous contentons pas d’extraire des formes depuis le scan 3D : nous reconstruisons une logique géométrique cohérente et adaptée à vos besoins métiers. Chaque entité géométrique est rigoureusement positionnée, alignée dans un repère fonctionnel précis ou contrainte selon une direction personnalisée. Que votre projet concerne le contrôle dimensionnel, l’ajustement d’une pièce ou l’extraction de surfaces de fixation, notre approche garantit une correspondance fidèle avec les dimensions réelles issues de la numérisation. Ce processus permet de restituer à l’objet scanné toute sa valeur technique, en le traduisant dans un format exploitable et pleinement pertinent pour vos processus industriels ou d’ingénierie.
Notre service est conçu pour s’adapter à un large éventail de pièces, du petit composant mécanique usiné à la pièce de fonderie complexe, en passant par les outillages d’injection ou les structures mécano-soudées. Nous pouvons traiter aussi bien des géométries simples (flasques, plaques, embouts) que des surfaces courbes complexes, avec une stratégie d’extraction partielle ou complète selon votre besoin. La robustesse de notre méthodologie nous permet d’intervenir sur des fichiers de qualité variable, d’optimiser les zones déformées ou bruitées, et de produire un résultat final cohérent et exploitable, même à partir de scans imparfaits. Chaque intervention est personnalisée en fonction de votre usage : modélisation, fabrication, contrôle, simulation ou archivage.
Accompagnement personnalisé
Chez 3D Prestations, notre expertise en extraction d’entités géométriques à partir de scans 3D vous garantit des modèles CAO fiables, précis et respectant vos besoins de rétro-ingénierie, de conception ou de contrôle qualité. Nous vous accompagnons à chaque étape, avec des livrables compatibles et prêts à intégrer vos outils métiers.
Une passerelle puissante entre la numérisation 3D et la CAO
La fonctionnalité centrale de l’extraction d’entités réside dans sa capacité à transformer un maillage ou nuage de points en un modèle CAO aux formats STEP, IGES ou Parasolid. Cette opération permet d’exploiter la géométrie d’un nuage de points ou d’un maillage tout en restituant une version simplifiée, mathématiquement définie, de l’objet réel. C’est une approche technique qui vise à restituer les surfaces fonctionnelles ou zones techniques localisées sans passer par une modélisation complète manuelle.

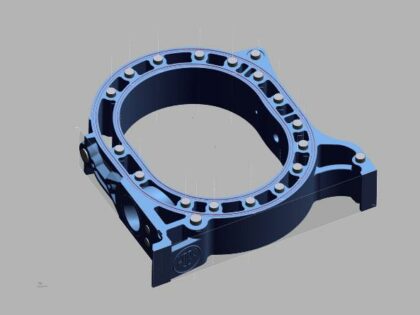

Ce service permet de récupérer une multitude d’entités canoniques (plan, cylindre, section) au plus proche de la numérisation, vous permettant de vous appuyer sur ces éléments dans votre logiciel CAO ou d’en réaliser différentes prise de mesures,
C’est une méthode de rétroconception pour ceux qui doivent passer rapidement d’un objet réel scanné à une maquette CAO simplifiée.
Applications possibles
À l’issue de la prestation, un modèle au format STEP, IGES ou Parasolid est livré, parfaitement compatible avec les principaux logiciels de CAO.
