Numérisation 3D d’un siège automobile pour le développement d’un accessoire sur mesure
Le scan 3D s’impose aujourd’hui comme une solution incontournable dans les projets de conception produit, notamment lorsqu’il s’agit de travailler à partir d’objets existants sans disposer de données techniques d’origine. Dans le secteur automobile, cette approche permet de capturer avec précision des géométries complexes et d’accélérer significativement les phases de développement.

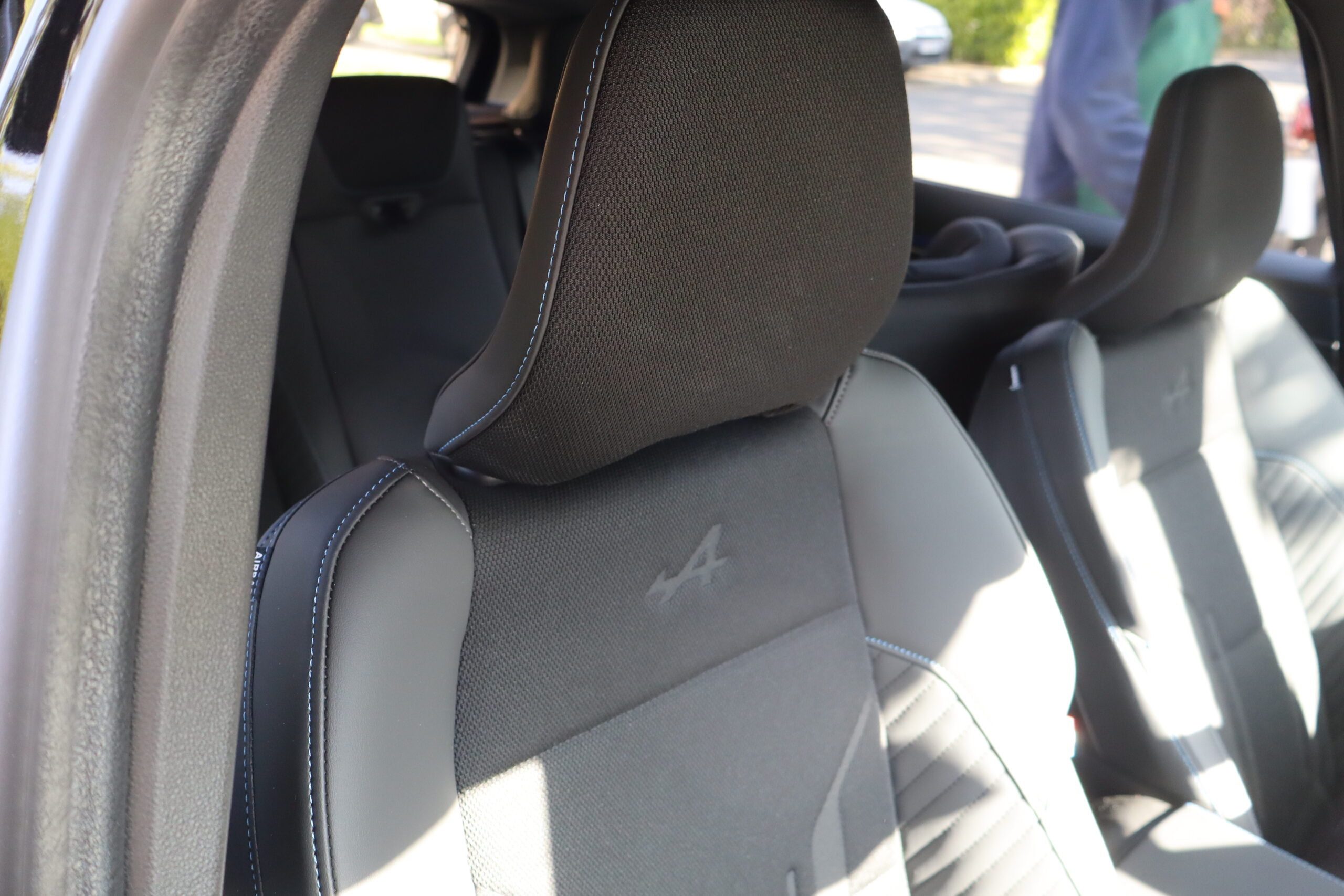

Dans cette étude de cas, nous présentons une intervention réalisée autour de la numérisation d’un siège finition Alpine d’une Renault Scénic E-Tech Electric, utilisé comme base de travail pour la conception d’un accessoire parfaitement adapté à son environnement.
Une base réelle pour un développement produit précis
Dans le cadre de ce projet, un bureau d’étude indépendant souhaitait développer un accessoire destiné à s’intégrer directement sur un siège automobile existant. L’objectif était de concevoir un produit capable d’épouser fidèlement les formes du siège, tout en garantissant une intégration fiable, sans modification de la pièce d’origine.
L’un des principaux défis résidait dans l’absence totale de fichiers CAO ou de plans techniques. Comme c’est souvent le cas dans ce type de projet, le constructeur n’était pas impliqué, rendant impossible l’accès aux données de conception initiales. Il devenait alors nécessaire de recréer une base numérique exploitable à partir du réel.
Le choix s’est porté sur un siège de Renault Scénic E-Tech Electric, utilisé ici comme support d’étude représentatif des standards actuels en matière d’ergonomie et de design intérieur automobile.
Les enjeux techniques de la numérisation d’un siège automobile
Un siège automobile présente une géométrie particulièrement complexe. Contrairement à des pièces mécaniques rigides, il combine des formes organiques, des zones souples, des variations de matière et des éléments de finition tels que les coutures ou les plis.
Dans ce contexte, une modélisation manuelle aurait été longue, imprécise et difficilement exploitable pour un projet d’intégration produit. La moindre approximation géométrique aurait pu compromettre l’ajustement de l’accessoire, entraînant des erreurs dès les premières phases de prototypage.
Le recours au scan 3D s’est donc imposé comme la solution la plus fiable pour capturer l’ensemble des volumes et des détails du siège, avec un niveau de précision suffisant pour une exploitation en conception.
Une acquisition rapide grâce au scanner 3D portable

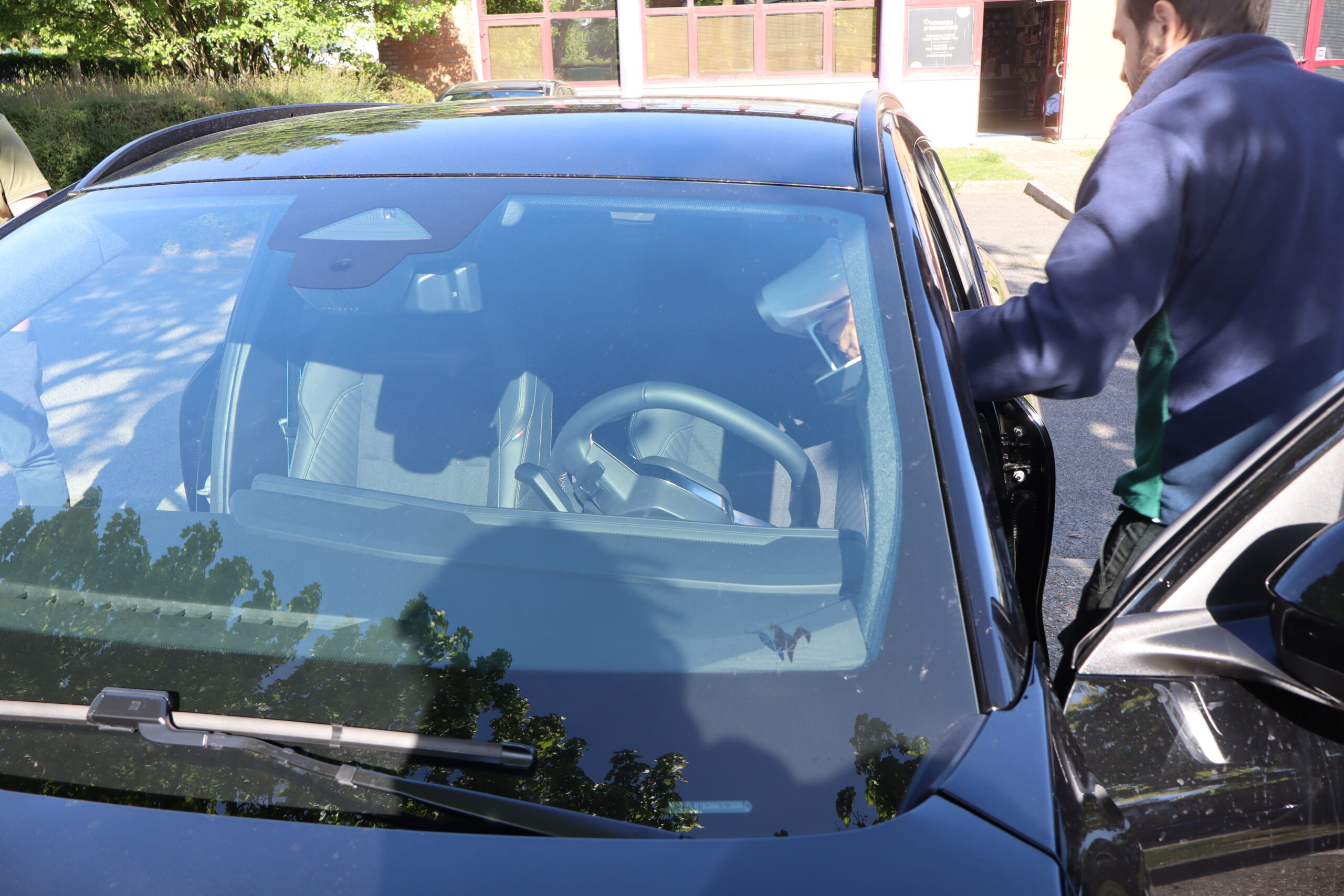

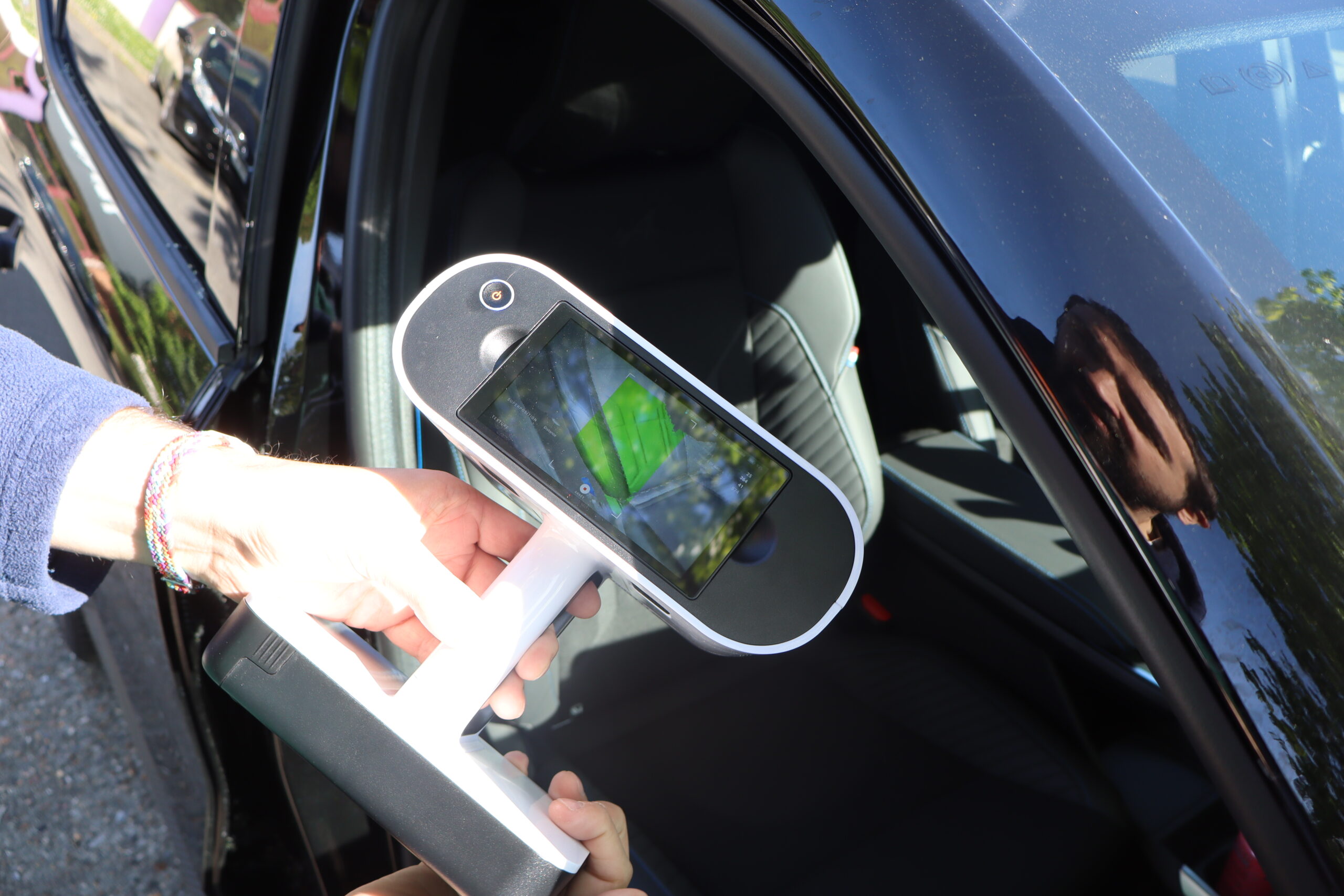

La numérisation a été réalisée à l’aide d’un scanner 3D portable haute résolution, permettant une acquisition directement sur site, sans démontage du siège. Cette approche présente un double avantage : elle réduit les contraintes logistiques tout en garantissant une capture fidèle dans les conditions réelles d’utilisation.
L’intervention a permis de récupérer l’ensemble des informations géométriques nécessaires, incluant les volumes globaux du siège, les zones d’interface potentielles pour l’accessoire ainsi que les détails de surface essentiels à une intégration précise. Les zones de contact, en particulier, ont fait l’objet d’une attention spécifique afin de garantir la compatibilité future du produit développé.
Pour retrouver tous nos services de numérisation 3D, cliquez ici.
Une base numérique exploitable pour la conception

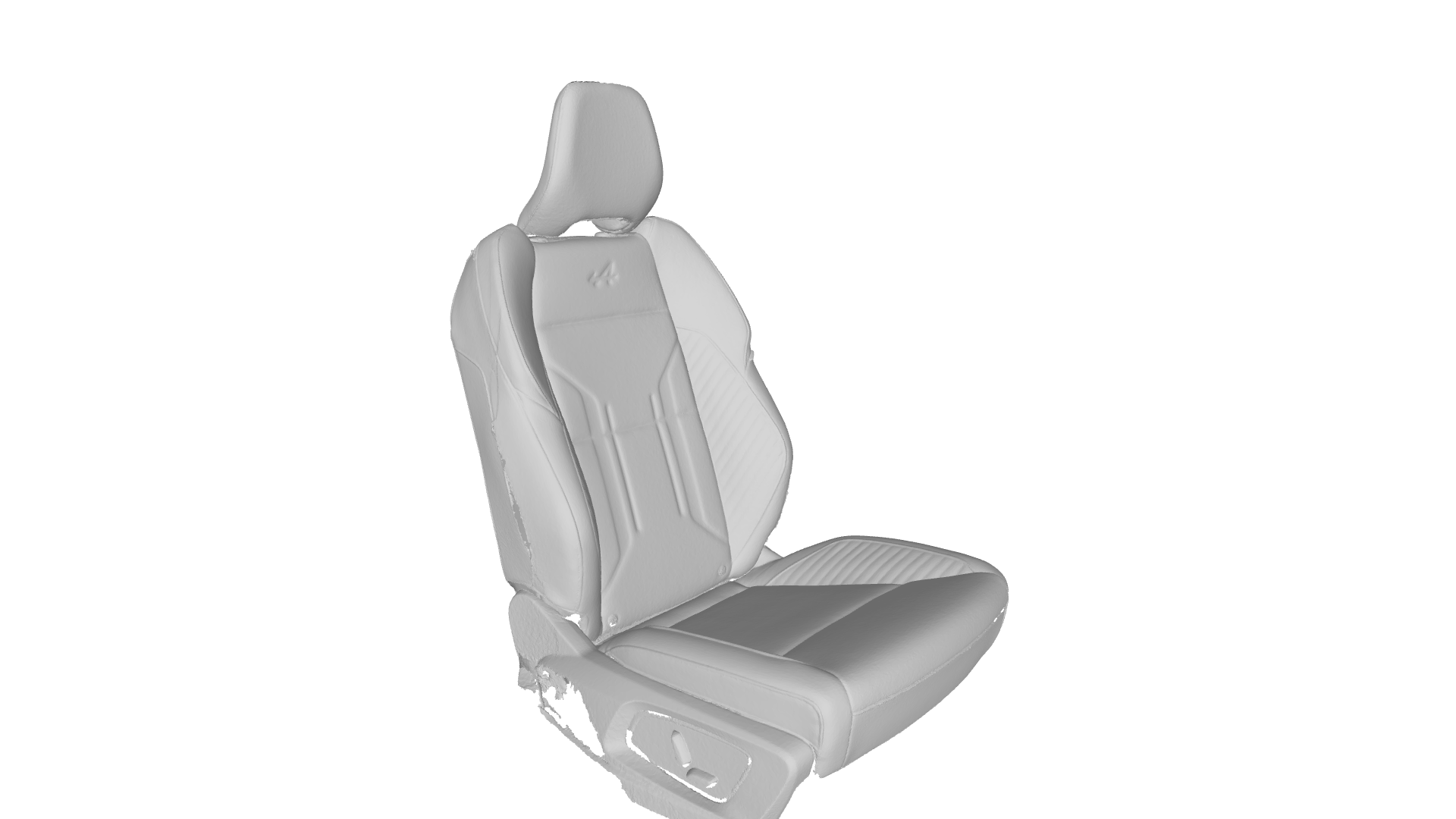

Une fois le scan 3D réalisé, les données ont été traitées afin de générer un modèle numérique propre, directement exploitable dans les logiciels de conception assistée par ordinateur. Ce modèle a servi de référence pour l’ensemble du processus de développement.
Grâce à cette base fidèle, le bureau d’étude a pu concevoir un accessoire parfaitement ajusté à la géométrie du siège. Les zones de fixation ont été définies avec précision, en tenant compte des contraintes existantes, sans nécessiter de modification de la structure d’origine.
Le scan 3D a également permis de réaliser des tests d’intégration virtuels, limitant ainsi le nombre d’itérations physiques. Cette approche a contribué à réduire les délais de développement tout en sécurisant les choix techniques dès les premières phases du projet.
Des gains concrets en temps et en précision
L’utilisation du scan 3D dans ce projet a permis d’obtenir des résultats significatifs, tant sur le plan technique que sur le plan opérationnel. Le modèle numérique généré offre une représentation fidèle du siège, y compris dans ses zones les plus complexes, ce qui garantit une base de travail fiable pour la conception.
Cette précision a permis d’optimiser l’intégration de l’accessoire dès les premières itérations, réduisant ainsi les ajustements nécessaires en phase de prototypage. En parallèle, le gain de temps par rapport à une modélisation traditionnelle a été considérable, permettant au client d’accélérer son cycle de développement.
Le scan 3D au service de l’intégration produit
Au-delà de ce cas spécifique, cette étude illustre plus largement l’intérêt du scan 3D dans les projets de développement d’accessoires sur mesure. Lorsqu’il s’agit de travailler à partir d’un produit existant, sans accès aux données constructeur, la numérisation 3D permet de recréer une base fiable et exploitable rapidement.
Cette approche ouvre la voie à de nombreuses applications, notamment dans le développement de solutions embarquées, la conception d’équipements complémentaires ou encore l’adaptation de produits à des environnements spécifiques.
Conclusion
Le scan 3D constitue aujourd’hui un levier clé pour sécuriser et accélérer les projets de conception produit. En permettant de capturer fidèlement la réalité, il offre aux bureaux d’étude et aux industriels une base de travail précise, indispensable pour concevoir des solutions parfaitement intégrées.
Dans ce projet, la numérisation d’un siège de Renault Scénic E-Tech Electric a permis de transformer un objet physique complexe en un modèle numérique exploitable, facilitant ainsi le développement d’un accessoire sur mesure, avec un haut niveau de précision et une maîtrise des délais.
