En bref : Un client voulait remplacer l’écope gauche de sa Yamaha XT600 de 1998, une pièce plastique fragilisée par le temps. Nous avons réalisé la reproduction de pièce moto en trois étapes : scan 3D, rétro-conception partielle et impression 3D FDM. La nouvelle écope, plus épaisse et imprimée en PLC noir, reste compatible avec la moto et résiste mieux aux contraintes.
Sommaire
- Pourquoi reproduire une pièce moto en 3D ?
- Les limites des solutions traditionnelles
- Comment fonctionne la reproduction de pièce moto
- Pièce d’origine vs pièce reproduite : le comparatif
- Étude de cas : l’écope d’une Yamaha XT600
- Quels secteurs sont concernés ?
- Comment 3D Prestations accompagne votre projet
- Questions fréquentes
Pourquoi choisir la 3D pour la reproduction de pièce moto ?
Par exemple, sur une moto ancienne, une pièce cassée peut immobiliser tout le véhicule. Or, les pièces de carénage deviennent souvent introuvables avec les années. De plus, le plastique vieillit et perd en résistance mécanique.
Heureusement, la combinaison scan 3D, rétro-conception et impression 3D répond à ce problème. Elle permet non seulement de reproduire une pièce existante, mais aussi de l’améliorer. Ainsi, la nouvelle version corrige les faiblesses de l’originale tout en restant compatible.
Les limites des solutions traditionnelles
Pourtant, face à une pièce de moto fragile, les solutions classiques restent limitées :
- Pièces introuvables : les références d’origine ne sont souvent plus fabriquées.
- Copie à l’identique : en revanche, une simple reproduction conserve les mêmes faiblesses que l’originale.
- Modélisation complète : redessiner toute la pièce à la main demande beaucoup de temps.
- Ajustement incertain : sans mesure précise, la pièce risque de mal se monter.
C’est pourquoi une approche fondée sur le scan 3D et une rétro-conception ciblée s’impose.
Comment fonctionne la reproduction de pièce moto
Pour cela, nous mettons en œuvre une chaîne numérique complète en trois étapes :
- Scan 3D : d’abord, un scanner portable capture la géométrie complète de la pièce d’origine.
- Rétro-conception partielle : ensuite, nous renforçons uniquement les zones fragiles du modèle.
- Impression 3D FDM : enfin, nous fabriquons la nouvelle pièce dans un matériau adapté.
Pour en savoir plus, découvrez notre service de rétro-conception hybride.
Pièce d’origine vs reproduction de pièce moto en 3D : le comparatif
| Critère | Écope d’origine | Écope reproduite en 3D |
|---|---|---|
| Épaisseur des parois | D’origine | Renforcée localement |
| Résistance mécanique | Faible, fissures fréquentes | Nettement améliorée |
| Zones de fixation | Fragiles | Optimisées |
| Compatibilité avec la moto | Pièce d’origine | Conservée grâce au scan |
| Disponibilité | Introuvable | Refabricable depuis le fichier |
Étude de cas : l’écope d’une Yamaha XT600 de 1998
Le contexte : une reproduction de pièce moto à améliorer
Un client a sollicité 3D Prestations pour l’écope côté gauche de sa Yamaha XT600 de 1998. Or, cette pièce plastique du carénage latéral joue un rôle à la fois esthétique et fonctionnel. Avant : avec les années, elle présentait une faible résistance mécanique. Ainsi, des fissures et des casses apparaissaient souvent, surtout au niveau des fixations.
L’objectif était donc de reproduire la pièce tout en l’améliorant, avec une version plus épaisse et plus résistante.
- Pièce : écope côté gauche d’une Yamaha XT600 de 1998
- Problème : pièce fragile, fissures et casses aux fixations
- Méthode : scan 3D, rétro-conception partielle et impression 3D FDM
- Amélioration : parois plus épaisses et résistance renforcée

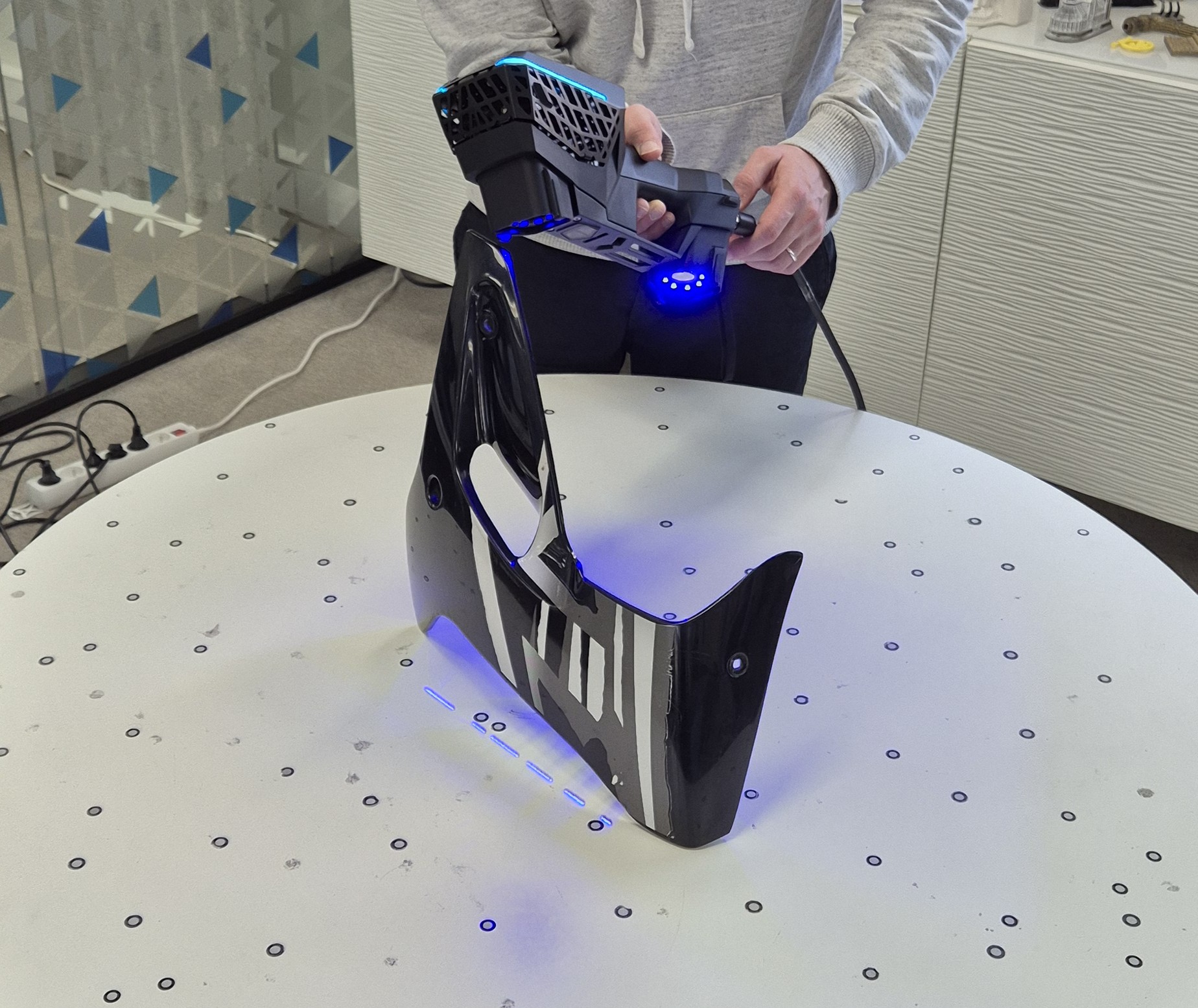

Étape 1 : scan 3D de l’écope existante
L’écope d’origine restait en bon état géométrique. Nous l’avons donc numérisée avec un scanner 3D portable, qui a capturé toute sa géométrie. L’objet physique est ainsi devenu un maillage 3D. Ce modèle conserve également les dimensions et les formes d’origine. Il permet aussi d’analyser les zones fragiles avant toute modification.
Pour en savoir plus, découvrez notre service de numérisation 3D de pièces.

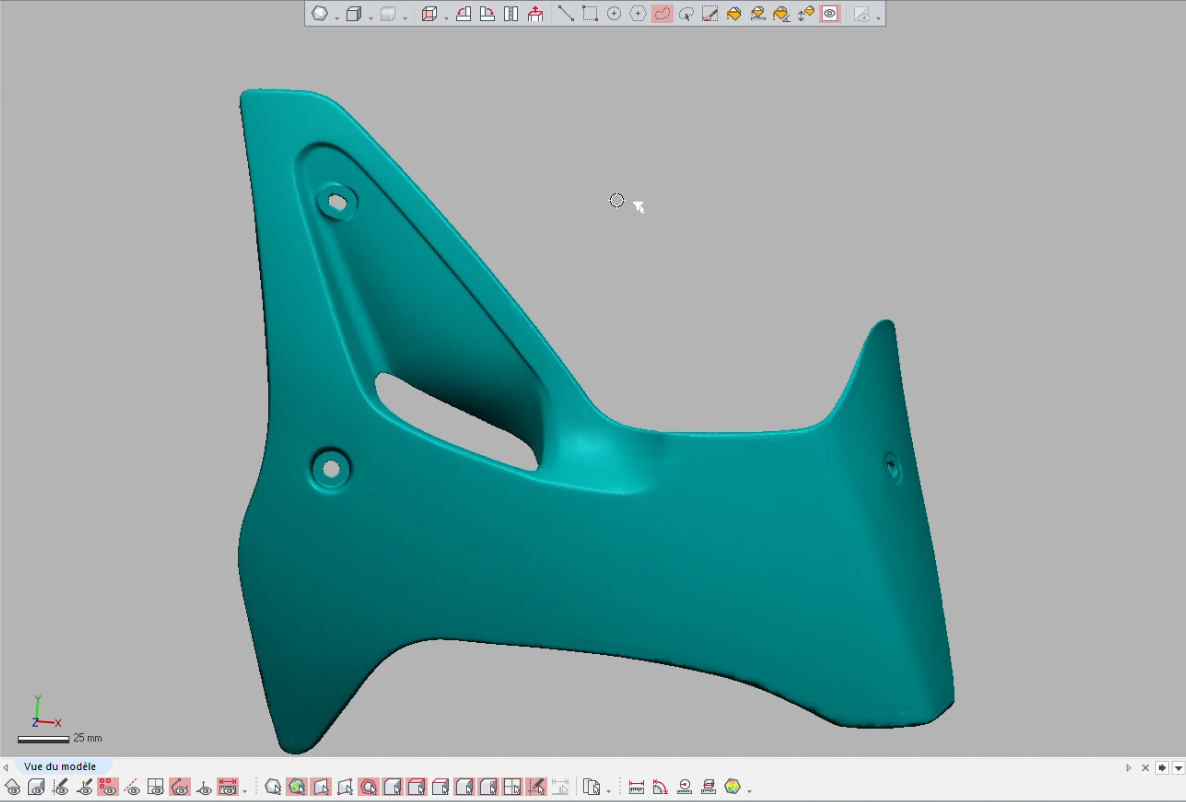

Étape 2 : rétro-conception partielle pour renforcer la pièce
Nous n’avons pas redessiné toute la pièce. En effet, nous sommes intervenus uniquement sur les zones fragiles. À partir du scan, nous avons augmenté localement l’épaisseur, renforcé les parties sous contrainte et optimisé les fixations.
Cette approche corrige ainsi les faiblesses de la pièce d’origine. Elle conserve aussi sa géométrie générale, ce qui garantit une parfaite compatibilité avec la moto. Découvrez l’ensemble de nos solutions de rétro-conception.

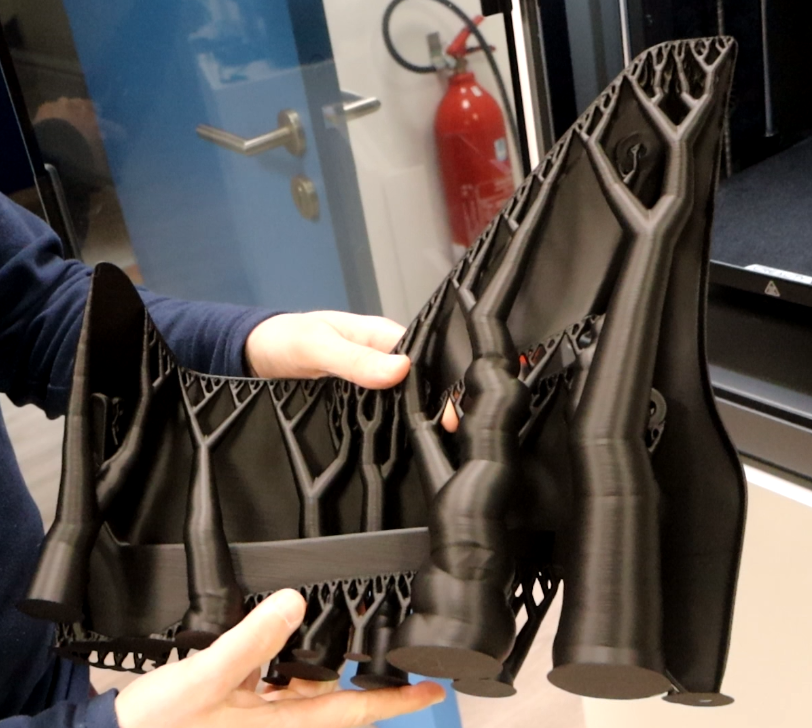

Étape 3 : fabrication en impression 3D FDM
Enfin, nous avons produit la nouvelle écope en impression 3D FDM. En effet, cette technologie permet de régler l’épaisseur des parois, le remplissage, l’orientation d’impression et la structure interne. Or, ces paramètres influencent directement la résistance de la pièce.
Nous avons choisi un filament PLC (PolyLactic Carbonate) noir. En effet, ce dérivé du PLA offre de meilleures performances mécaniques et thermiques. Il apporte notamment une bonne rigidité, une stabilité dimensionnelle élevée et une impression fiable.

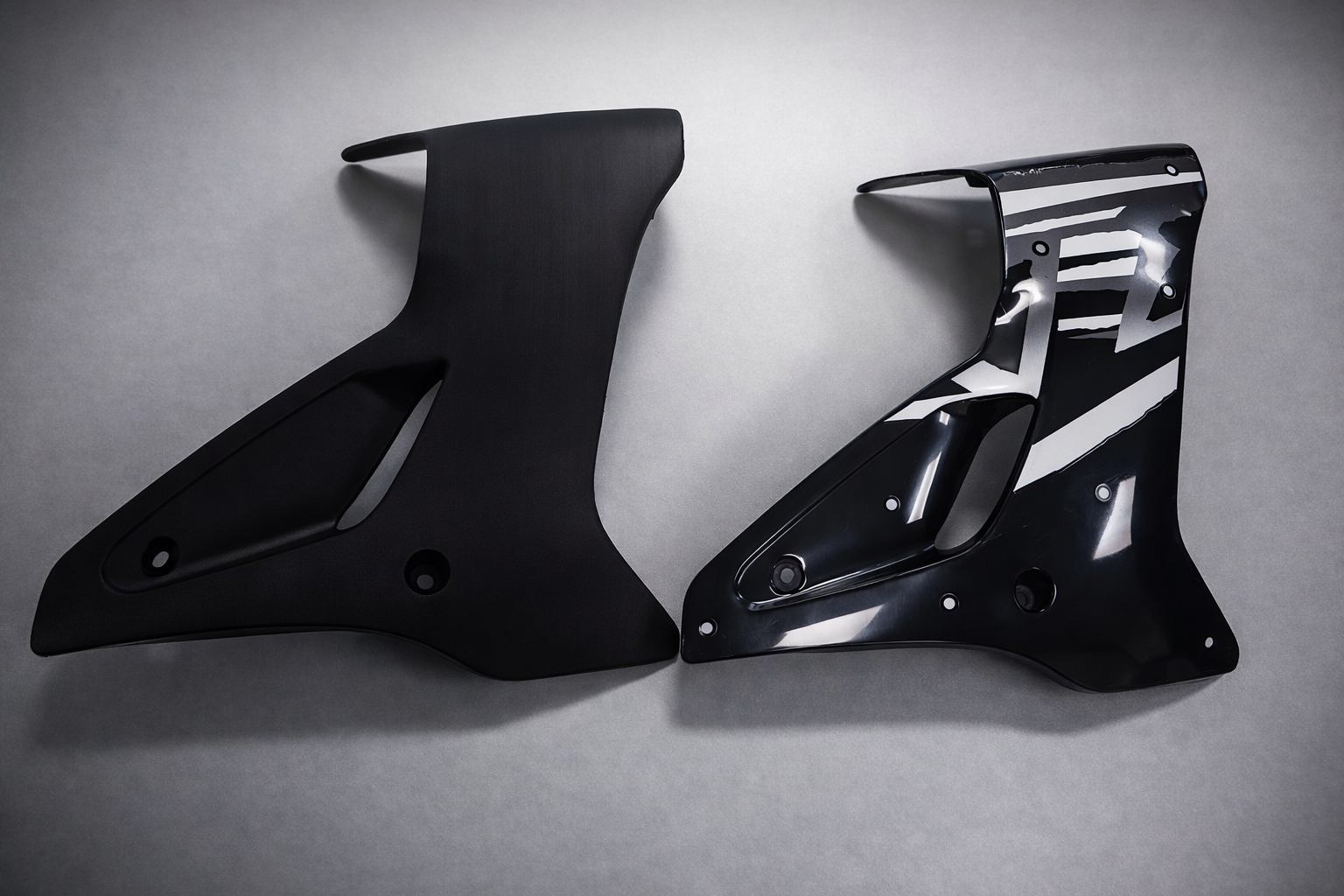

Le résultat : une reproduction de pièce moto plus robuste
Après : la nouvelle écope est parfaitement compatible avec la Yamaha XT600. Grâce à son épaisseur renforcée et à son matériau, elle résiste nettement mieux aux contraintes mécaniques et aux vibrations. Sa durée de vie dépasse donc celle de la pièce d’origine.
Quels secteurs sont concernés ?
Aujourd’hui, la reproduction de pièces par la 3D intéresse de nombreux passionnés et professionnels. On retrouve notamment :
- les propriétaires de motos anciennes en quête de pièces introuvables ;
- les ateliers de restauration de motos et de véhicules anciens ;
- les garages et concessions face à des références épuisées ;
- les préparateurs qui fabriquent des pièces sur mesure ;
- les collectionneurs qui veulent préserver leurs véhicules.
Plus largement, ces technologies prolongent la durée de vie de nombreux équipements, avec une grande liberté de conception.
Comment 3D Prestations accompagne votre projet
Vous possédez une pièce cassée, un carénage introuvable ou une pièce fragile à renforcer ? Nous vous accompagnons à chaque étape. D’abord, nous scannons la pièce existante. Ensuite, nous la modifions pour l’améliorer. Enfin, nous la refabriquons en impression 3D technique.
Découvrez notre service de rétro-conception hybride ainsi que notre offre d’impression 3D FDM.
